کمپرسور اسکرو بیتزر (Bitzer Screw Compressor)

کمپرسورهای اسکرو بیتزر از پرقدرت‌ترین و مدرن‌ترین کمپرسورهای برودتی دنیا هستند که به دلیل راندمان بالا، کارکرد پایدار و قابلیت استفاده در پروژه‌های صنعتی بزرگ کاربرد گسترده‌ای دارند. این کمپرسورها توسط شرکت Bitzer آلمان طراحی و تولید شده و در سیستم‌های سرمایشی و تهویه مطبوع صنعتی مورد استفاده قرار می‌گیرند.

قیمت‌های بین‌المللی برای کمپرسورهای اسکرو بیتزر

1. Compact Screw Compressors

• برخی مدل‌های اسکرو نیمه‌هرمتیک Bitzer در سایت‌های فروش آنلاین‌ها در اروپا با قیمت‌هایی حدود:

  • HSK C6451‑40Y: حدود €11,206

  • HSK C6451‑50: حدود €11,428

  • CSH 6551‑35: حدود €23,386

  • CSW 8593‑140Y: حدود €17,907
    Used Machines+5hvacspareparts.com+5Made-in-China+5

2. Open or Industrial Screw Compressors

• براساس سایت‌های تامین‌کننده صنعتی:

  • بازه کلی قیمت برای کمپرسور اسکرو بیتزر بین 5,000 تا 80,000 دلار آمریکا برای هر واحد است.
    Made-in-China

3. مدل‌های خاص و قوی‌تر

• مثلاً مدل HSK5353‑35‑2NU با توان 35 اسب بخار، در یکی از سایت‌های تخصصی با قیمت $28,805.90 ارائه شده است.
  uri.com+1

خلاصه بازه قیمت (براساس مدل و منابع مختلف)

 ویژگی‌های کمپرسور اسکرو بیتزر

• راندمان انرژی بسیار بالا با حداقل تلفات مکانیکی

• عملکرد مداوم و پایدار بدون لرزش و صدای زیاد

• ظرفیت برودتی گسترده (از چند ده کیلووات تا بیش از 1000 کیلووات)

• سازگاری با انواع مبردها شامل R134a، R404A، R507، R407C، R448A، R449A و مبردهای HFO جدید

• طراحی فشرده و کم‌حجم برای نصب آسان در سیستم‌های صنعتی

• کنترل ظرفیت پیوسته (Stepless Capacity Control) جهت تطبیق با بارهای مختلف سیستم

• امکان کار در دماهای پایین (LT) و دماهای متوسط (MT)

• طول عمر بالا به دلیل استفاده از قطعات با کیفیت آلمانی

 کاربردهای کمپرسور اسکرو بیتزر

• سردخانه‌های صنعتی بزرگ برای نگهداری محصولات کشاورزی و غذایی

• تونل‌های انجماد سریع

• صنایع پتروشیمی و شیمیایی

• چیلرهای تراکمی و تهویه مطبوع مرکزی

• کاربردهای دریایی (Marine Applications)

• پروژه‌های دارویی و پزشکی

 انواع کمپرسور اسکرو بیتزر

کمپرسورهای اسکرو بیتزر در دو نوع اصلی تولید می‌شوند:

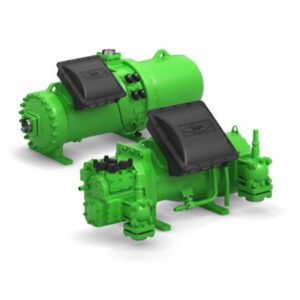

1. Compact Screw Compressors (نیمه‌هرمتیک):

   • طراحی بسته با موتور داخلی

   • کاربری در چیلرها و سیستم‌های تهویه مطبوع

   • راندمان بالا و اشغال فضای کم

2. Open Screw Compressors (باز):

   • طراحی صنعتی برای ظرفیت‌های بالا

   • امکان اتصال به موتور خارجی یا سیستم‌های مخصوص

   • مناسب برای صنایع سنگین و پروژه‌های بزرگ

ویژگی‌های کمپرسور اسکرو باز بیتزر

• قدرت و ظرفیت بسیار بالا: مناسب برای سردخانه‌ها و فرآیندهای صنعتی سنگین

• اتصال به موتور خارجی (Coupling): انعطاف در انتخاب نوع موتور (الکتریکی، دیزل یا توربین)

• راندمان انرژی بالا: کاهش مصرف انرژی با طراحی بهینه روتورها

• کنترل ظرفیت پیوسته (Stepless Capacity Control): امکان تنظیم ظرفیت بین 10% تا 100%

• سازگاری با مبردهای مختلف: R134a، R404A، R507، R407C، R717 (آمونیاک)، CO₂ و HFOهای جدید

• طراحی مقاوم و صنعتی: قابلیت کارکرد در شرایط سخت و طولانی‌مدت

• تعمیر و نگهداری آسان: امکان تعویض و سرویس قطعات داخلی بدون نیاز به تعویض کل کمپرسور

 کاربردهای کمپرسور اسکرو باز بیتزر

• سردخانه‌های صنعتی بزرگ

• تونل‌های انجماد سریع (IQF)

• صنایع غذایی و دارویی

• صنایع پتروشیمی و فرآیندهای شیمیایی

• تهویه مطبوع مرکزی در پروژه‌های عظیم

• سیستم‌های برودتی دریایی (کشتی‌ها)

 سری‌ها و مدل‌های کمپرسور باز اسکرو بیتزر

• سری OSK: رایج‌ترین کمپرسورهای اسکرو باز بیتزر برای مبردهای HFC و HFO

• سری OSKA: طراحی ویژه برای کار با آمونیاک (NH₃ – R717)

• سری OSKC: مدل‌های سازگار با CO₂ در فشارهای بالا

جدول مشخصات فنی کمپرسور اسکرو بیتزر (کلی)

ویژگی	مشخصات
برند	Bitzer – آلمان
نوع کمپرسور	اسکرو (Screw)
ظرفیت برودتی	50 کیلووات تا بیش از 1200 کیلووات
مبردهای سازگار	R134a، R404A، R507، R407C، R448A، R449A، HFO
نوع موتور	الکتریکی، سه‌فاز، 380V-460V / 50-60Hz
کنترل ظرفیت	پیوسته (Stepless) یا مرحله‌ای (Step Control)
کاربردها	سردخانه، چیلر، تونل انجماد، صنایع پتروشیمی، دارویی، تهویه مطبوع صنعتی

مزایای انتخاب کمپرسور اسکرو بیتزر

• صرفه‌جویی در مصرف انرژی و کاهش هزینه‌ها

• قابلیت کارکرد در شرایط سخت صنعتی

• تعمیر و نگهداری آسان نسبت به سایر برندها

• پشتیبانی و خدمات پس از فروش گسترده در سراسر جهان

• مناسب برای پروژه‌های بزرگ و با بار سرمایشی بالا

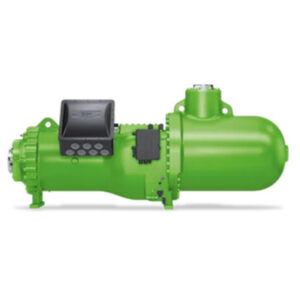

کمپرسورهای کامپکت اسکرو بیتزر

کمپرسورهای کامپکت اسکرو بیتزر، نسل پیشرفته‌ای از کمپرسورهای اسکرو هستند که به‌صورت نیمه‌هرمتیک (Semi-Hermetic) طراحی شده‌اند. این کمپرسورها دارای موتور داخلی بوده و به دلیل طراحی فشرده، راندمان بالا و کارکرد پایدار، در چیلرها، سیستم‌های تهویه مطبوع مرکزی، سردخانه‌های بزرگ و پروژه‌های صنعتی استفاده می‌شوند.

 ویژگی‌های کمپرسور کامپکت اسکرو بیتزر

• طراحی نیمه‌هرمتیک (Semi-Hermetic): موتور و واحد اسکرو در یک پوسته یکپارچه

• ابعاد کوچک و نصب آسان: مناسب برای فضاهای محدود

• راندمان انرژی بالا (High Efficiency): دارای استانداردهای جهانی صرفه‌جویی انرژی

• کنترل ظرفیت پیوسته (Stepless Capacity Control): امکان تنظیم ظرفیت از 10% تا 100%

• سازگاری با مبردهای متنوع: R134a، R404A، R507، R407C، R448A، R449A و HFOهای جدید دوستدار محیط زیست

• خنک‌کاری بهینه: توسط مبرد و روغن، با سیستم‌های روغن‌کاری پیشرفته

• صدای کم و لرزش پایین: طراحی مهندسی دقیق برای عملکرد نرم و بدون تنش

• طول عمر بالا: به دلیل استفاده از روتورهای دقیق و یاتاقان‌های مقاوم

 کاربردهای کمپرسور کامپکت اسکرو بیتزر

• چیلرهای تراکمی آب‌خنک و هواخنک

• سیستم‌های تهویه مطبوع مرکزی (HVAC)

• سردخانه‌های صنعتی متوسط و بزرگ

• تونل‌های انجماد سریع (IQF)

• کاربردهای دارویی و پزشکی

• صنایع غذایی و فرآوری مواد

 سری‌ها و مدل‌های کمپرسور کامپکت اسکرو بیتزر

کمپرسورهای کامپکت اسکرو بیتزر در سری‌های مختلف تولید می‌شوند:

• CSH Series: مناسب برای مبردهای HFC و HFO، مخصوص تهویه مطبوع و چیلرها

• CSV Series: دارای اینورتر داخلی برای کنترل سرعت و صرفه‌جویی بیشتر در انرژی

• CSW Series: طراحی ویژه برای استفاده در چیلرهای آب‌خنک با راندمان بالا

 جدول مشخصات کلی کمپرسور کامپکت اسکرو بیتزر

ویژگی	مشخصات
برند	Bitzer – آلمان
نوع کمپرسور	اسکرو نیمه‌هرمتیک (Compact Screw)
ظرفیت برودتی	حدود 100 تا 1200 کیلووات (بسته به مدل)
محدوده کنترل ظرفیت	10% تا 100% (پیوسته)
مبردهای سازگار	R134a، R407C، R404A، R507، R448A، R449A، HFO
نوع موتور	داخلی (Built-in) سه‌فاز، 380–460V، 50/60Hz
کاربردها	چیلر، سردخانه، تهویه مطبوع مرکزی، صنایع غذایی و دارویی

مزایای انتخاب کمپرسور کامپکت اسکرو بیتزر

• راندمان انرژی بسیار بالا و کاهش هزینه برق

• طراحی فشرده برای اشغال فضای کمتر

• مناسب برای پروژه‌های متوسط و بزرگ با نیاز به سرمایش پیوسته

• قابلیت استفاده با مبردهای دوستدار محیط زیست

• تعمیر و نگهداری ساده و دسترسی آسان به قطعات یدکی

مشخصات فنی کمپرسورهای اسکرو بیتزر

انواع اصلی کمپرسورهای اسکرو بیتزر

کمپرسورهای اسکرو بیتزر در چند دسته اصلی تولید می‌شوند:

• Compact Screw (نیمه‌هرمتیک): سری‌های CSH، CS و CSW؛ طراحی فشرده با موتور داخلی برای چیلرها و کاربردهای تهویه مطبوع

• Compact Screw با اینورتر (CSV Series): کنترل ظرفیت از طریق اینورتر داخلی؛ راندمان بالا در چیلرها و پمپ‌های حرارتی

• Semi-Hermetic HS Series: نیمه‌هرمتیک با طراحی قدرتمند و قابلیت کنترل چندگانه یا پیوسته، مناسب برای کاربردهای صنعتی و سرمایش متوسط تا پایین

• Open‑Drive (Open) Screw Compressors (OS Series): مناسب برای کوپل با موتورهای خارجی و کار در شرایط سخت صنعتی

داده‌های فنی نمونه کمپرسورها

1. CSH Series – مدل CSH-7573-70(Y)

• جابجایی: حدود 258 m³/h (در 50 Hz) و 311 m³/h (در 60 Hz)

• استاندارد فشار: تا 19 بار (LP) و 28 بار (HP)

• روغن: BSE170

• ویژگی‌ها: کنترل ظرفیت 4 مرحله‌ای و پیوسته، نگهداری روغن بهینه، قابلیت تزریق مایع خنک‌کننده و روغن‌کاری بهبود یافته

2. CSV Series – سری CSVH و CSVW

• دامنه جابجایی: از 464 تا 1206 m³/h

• قابلیت طراحی: اینورتر داخلی، کنترل ظرفیت دقیق، مناسب برای مبردهایی چون R134a، R513A، R1234yf و …

• مزایا: راندمان فصلی بالا، طراحی کمپکت، آغاز نرم (Soft‑Start)، نظارت هوشمند و امکان اتصال بلوتوث

3. Open OSN7451-K

• جابجایی: 192 m³/h (در 50 Hz) و 232 m³/h (در 60 Hz)

• رنج سرعت مجاز: 1450 تا 4000 RPM

• حداکثر فشار کاری: 19 بار (LP) / 28 بار (HP)

• وزن: حدود 176 kg

• اجزا: همراه با شیرهای قطع سوپاپی، فیلتر روغن، حسگر دمای گاز خروجی، سیستم تزریق روغن، و امکان کنترل ظرفیت چندگانه

4. مدل صنعتی CSH-8573-140S

• قابلیت‌ها: کنترل ظرفیت 4 مرحله‌ای و پیوسته، محافظت الکتریکی، اینرسی روغن، تزریق مایع، اتصالات روغن خارجی، سنسور دما، محافظ موتور و مقررات IP54

• روغن: B320SH

• توان مصرفی موتور: تا 150 kW، جریان راه‌اندازی قوی

مقایسه اجمالی مشخصات کمپرسورها

سری / مدل	جابجایی (m³/h)	کنترل ظرفیت	ویژگی خاص
CSH-7573-70(Y)	258 / 311	4 مرحله‌ای و پیوسته	تزریق روغن، بهینه‌شده برای HP
CSVH / CSVW	464 – 1206	اینورتر داخلی (پیوسته)	راندمان بالا، کمپکت، اینتل + بلوتوث
OSN7451-K (Open)	192 / 232	چندگانه (Standard)	طراحی صنعتی، قابلیت موتور خارجی
CSH-8573-140S (پرو مدرن)	مشخص نشده	چندگانه و پیوسته	امکانات حفاظتی و تزریق پیشرفته

جدول مدل‌های کمپرسور کامپکت اسکرو بیتزر (سازگار با R134a و R407C)

مدل کمپرسور	مبردهای سازگار	توان نامی (Power Input)	منابع
CSH7573-90Y	R134a / R407C و سایر مبردها	≈ 32.4 kW در شرایط استاندارد (tc=30 °C) (HOS BV)	مشخصات فنی CSH7573-90Y
CSH9583-280Y	R134a / R407C …	≈ 152.4 kW در شرایط Economiser (Evap: 2 °C, Cond: 53 °C) (Scribd)	عملکرد فنی CSH9583-280Y
CSW7583-80Y-40P	R134a و R407C	اطلاعات توان نامی دقیق موجود نیست (نیاز به مراجعه به کاتالوگ یا Bitzer Software) (Diamond Compressors)	صفحه محصول CSW7583-80Y-40P

نکات کلیدی قبل از نصب

• بررسی مدل و پلاک کمپرسور: اطمینان حاصل کنید که کمپرسور انتخابی از نظر ظرفیت، نوع مبرد (R134a, R404A, R407C, R507, R448A, R449A و …) و ولتاژ با سیستم مطابقت دارد.

• محل نصب: باید خشک، تمیز، دارای تهویه کافی و بدون لرزش شدید باشد.

• زیرسازی مناسب: استفاده از شاسی مقاوم و پایه‌های ضد لرزش (Vibration Absorbers) برای جلوگیری از انتقال صدا و لرزش به سیستم.

 لوله‌کشی و اتصالات

• خط مکش (Suction Line): باید به درستی عایق‌کاری شود تا از ایجاد تقطیر و کاهش راندمان جلوگیری شود.

• خط دهش (Discharge Line): استفاده از لوله با سایز مناسب برای جلوگیری از افت فشار و دمای بیش از حد.

• اویل سپراتور (Oil Separator): نصب در خط دهش برای بازگرداندن روغن به کمپرسور و جلوگیری از کمبود روغن.

• اکومولاتور (Accumulator): در صورت نیاز در خط مکش نصب شود تا از ورود مایع مبرد به کمپرسور جلوگیری کند.

• شیلنگ ضد لرزش: در خط مکش و دهش نصب شود تا ارتعاشات مکانیکی منتقل نشود.

 سیستم روغن و مبرد

• استفاده از روغن توصیه‌شده بیتزر (معمولاً روغن POE یا BSE 170 بسته به مبرد).

• کنترل سطح روغن قبل از راه‌اندازی.

• شارژ مبرد باید با توجه به نوع و ظرفیت کمپرسور و طبق دستورالعمل کارخانه انجام شود.

 سیستم الکتریکی و کنترلی

• بررسی تطابق ولتاژ و فرکانس برق ورودی با کمپرسور.

• استفاده از کنترل ظرفیت (Capacity Control) برای تطبیق بار برودتی با مصرف انرژی.

• نصب محافظ‌های حرارتی موتور (PTC/Temp Sensors) جهت جلوگیری از داغ شدن سیم‌پیچ‌ها.

• نصب کنترل فشار مکش و دهش (LP & HP Switches) برای حفاظت از کمپرسور.

• اتصال کمپرسور به تابلو برق استاندارد با فیوز مناسب و سیستم راه‌انداز نرم (Soft Starter یا اینورتر).

 راه‌اندازی و تست اولیه

• بررسی نشتی مبرد و روغن در تمامی اتصالات.

• کنترل فشار مکش، فشار دهش و دمای تخلیه.

• بررسی جریان برق مصرفی موتور و مقایسه با مقدار نامی روی پلاک.

• تست عملکرد سیستم کنترل ظرفیت و شیرهای برقی.

• ثبت مقادیر اولیه (Logbook) شامل دما، فشار، آمپر و سطح روغن برای مقایسه‌های دوره‌ای.

 نکات ایمنی

• فقط توسط تکنسین‌های آموزش‌دیده نصب شود.

• استفاده از تجهیزات ایمنی فردی (دستکش، عینک، کفش ایمنی).

• هنگام شارژ مبرد، از ابزار دقیق و استاندارد استفاده شود.

• از راه‌اندازی کمپرسور بدون شارژ روغن یا مبرد کافی خودداری کنید.

نگهداری و تعمیرات کمپرسورهای اسکرو بیتزر

کمپرسور اسکرو بیتزر به دلیل طراحی مهندسی پیشرفته، راندمان بالا و طول عمر زیاد شناخته می‌شود. با این حال، برای حفظ عملکرد بهینه و جلوگیری از خرابی‌های پرهزینه، انجام نگهداری پیشگیرانه (Preventive Maintenance) و تعمیرات دوره‌ای ضروری است.

 برنامه نگهداری دوره‌ای

 روزانه

• بررسی فشار مکش و دهش کمپرسور

• کنترل سطح روغن و اطمینان از گردش صحیح آن

• گوش دادن به صدای غیرعادی یا لرزش

• بررسی آمپر مصرفی موتور

 هفتگی

• تست عملکرد کنترل‌های فشار (HP/LP)

• بررسی دمای تخلیه گاز و دمای روغن

• کنترل وضعیت شیرهای برقی و سیستم ظرفیت متغیر

 ماهانه

• تست نشتی مبرد در اتصالات و فلنج‌ها

• کنترل وضعیت فیلتر روغن و فیلتر مبرد (Filter Drier)

• بررسی اتصالات الکتریکی و سیم‌کشی

 هر 6 ماه

• تعویض روغن کمپرسور (طبق توصیه بیتزر: BSE170 یا روغن متناسب با مبرد)

• تعویض فیلتر روغن و بررسی اویل سپراتور (Oil Separator)

• کالیبراسیون سنسورها و کنترل‌های حفاظتی

 سالانه

• سرویس کامل کمپرسور (بازرسی یاتاقان‌ها، روتورها و آب‌بندی‌ها)

• تست و در صورت نیاز تعویض شیرهای مکش و دهش

• بررسی وضعیت اینورتر یا کنترل ظرفیت پیوسته (Stepless Capacity Control)

• تست سیستم ایمنی و قطع‌کننده‌های الکتریکی

 تعمیرات رایج در کمپرسورهای اسکرو بیتزر

• تعویض یاتاقان‌ها و روتورها در صورت سایش یا صدای غیرعادی

• تعویض اویل پمپ در صورت افت فشار روغن

• تعویض سیم‌پیچ موتور داخلی در مدل‌های نیمه‌هرمتیک (در صورت سوختن)

• تعویض اورینگ‌ها و واشرهای آب‌بندی برای رفع نشتی روغن یا مبرد

• تعمیر یا تعویض شیرهای کنترل ظرفیت

 توصیه‌های کلیدی برای افزایش عمر کمپرسور اسکرو بیتزر

• همیشه از مبرد و روغن توصیه‌شده توسط Bitzer استفاده کنید.

• از کارکرد کمپرسور در فشار یا دمای غیرمجاز خودداری کنید.

• کندانسور و اواپراتور را مرتب تمیز کنید تا راندمان سیستم بالا بماند.

• از فیلتر درایر با کیفیت استفاده کرده و در زمان لازم تعویض کنید.

• داده‌های عملکردی کمپرسور (فشار، دما، آمپر، سطح روغن) را در دفترچه سرویس (Logbook) ثبت کنید.

• سرویس و تعمیرات را به تکنسین‌های آموزش‌دیده بیتزر بسپارید.

نامگذاری کمپرسورهای اسکرو بیتزر

کمپرسورهای اسکرو بیتزر مانند مدل‌های پیستونی، دارای کد شناسایی (Model Code) هستند که از حروف و اعداد تشکیل شده است. هر بخش از این کد، اطلاعات دقیقی در مورد سری، ظرفیت، نوع موتور، مبرد سازگار و ویژگی‌های خاص کمپرسور ارائه می‌دهد.

 ساختار نامگذاری کمپرسور اسکرو بیتزر

نمونه: CSH8573-140Y-40P

1. حروف اول (سری کمپرسور)

• CSH → Compact Screw High efficiency (کمپرسور کامپکت اسکرو راندمان بالا)

• CSW → Compact Screw Water cooled (ویژه چیلرهای آب‌خنک)

• CSV → Compact Screw Variable speed (دارای اینورتر داخلی و کنترل دور)

• HSK → Semi-Hermetic Screw (نیمه‌هرمتیک اسکرو)

• OSK / OSKA → Open Screw (کمپرسور اسکرو باز – قابلیت کوپل با موتور خارجی؛ OSKA ویژه آمونیاک)

2. اعداد اول (مثلاً 8573)

• نشان‌دهنده اندازه و ظرفیت جابجایی حجمی کمپرسور (Displacement) هستند.

• هر چه این عدد بزرگ‌تر باشد، ظرفیت برودتی کمپرسور بیشتر است.

3. عدد بعدی (مثلاً 140)

• نشان‌دهنده توان نامی موتور (kW) یا محدوده قدرت کمپرسور است.

4. حرف Y یا E

• Y → کمپرسور سازگار با روغن POE و مبردهای HFC/HFO (مانند R134a, R407C, R404A, R507, R448A, R449A).

• E → نسخه مخصوص مبرد R134a یا کاربردهای خاص.

5. کد پایانی (مثلاً 40P)

• مشخصات الکتریکی موتور:

  • 40P → موتور سه‌فاز 400V، 50Hz

  • 46D → موتور سه‌فاز 460V، 60Hz

  • مقادیر دیگر بر اساس ولتاژ و فرکانس کاری متفاوت هستند.

 مثال‌های واقعی از نامگذاری

• CSH6573-90Y-40P

  • سری CSH (کامپکت اسکرو راندمان بالا)

  • ظرفیت حجمی 6573

  • توان موتور ≈ 90 کیلووات

  • Y: سازگار با R134a و مبردهای HFC/HFO

  • 40P: موتور 400V / 50Hz

• OSKA8571-100

  • سری OSKA (اسکرو باز مخصوص آمونیاک)

  • ظرفیت حجمی 8571

  • توان موتور ≈ 100 کیلووات

  • مناسب برای سیستم‌های صنعتی آمونیاک
