کمپرسور منیروپ دانفوس (Danfoss Maneurop Compressor)

کمپرسور منیروپ دانفوس یکی از شناخته‌شده‌ترین محصولات برند دانفوس است که در دسته کمپرسورهای هرمتیک پیستونی (Reciprocating Hermetic Compressors) قرار می‌گیرد. این سری کمپرسورها به دلیل کیفیت بالا، طول عمر زیاد و قابلیت کارکرد در شرایط متنوع آب‌وهوایی، در سیستم‌های برودتی و تهویه مطبوع کاربرد گسترده‌ای دارند.

قیمت کمپرسور منیروپ دانفوس

مدل کمپرسور	توان تقریبی قدری	قیمت حدودی (USD)
MTZ18JA3AVE	1.5 HP (بر مبرد R404/R407)	~$1,241
MTZ36JG3AVE	3 HP	~$1,463
MTZ125HU3VE	10.5 HP	~$3,517
NTZ136A3LR1B	5 HP (کم‌دما)	~$2,459
NTZ271A3LR1A	9 HP (کم‌دما)	~$3,229
Danfoss Maneurop ریسیپروکتینگ	7–13.5 HP	~$2,850 – $6,196
Zoro – MTZ22-4VI	حدود 2 تن (~2 HP)	~$1,469

ویژگی‌های کمپرسور منیروپ دانفوس

• طراحی هرمتیک (Hermetic) → موتور و قطعات مکانیکی داخل پوسته بسته قرار دارند.

• سازگاری با مبردهای مختلف → R134a، R404A، R407C، R22

• کارایی بالا در سرمایش صنعتی و تجاری

• مقاوم در برابر نوسانات فشار و دما

• طول عمر بالا و سرویس آسان

• تنوع ظرفیت از چند اسب بخار تا چند ده اسب بخار

سری‌های پرکاربرد کمپرسور منیروپ دانفوس

• MTZ Series → مناسب برای کاربردهای دمای متوسط، سازگار با مبردهای HFC مثل R134a، R404A، R407C

• LTZ Series → طراحی‌شده برای دماهای پایین (سردخانه‌های زیر صفر)

• NTZ Series → مخصوص کاربردهای بسیار کم‌دما (Ultra Low Temperature)

• MT Series → سازگار با مبرد R22 (مدل‌های قدیمی‌تر)

کاربردهای کمپرسور منیروپ Danfoss

• سردخانه‌های صنعتی و نیمه‌صنعتی

• یخچال‌ها و فریزرهای فروشگاهی

• سیستم‌های تهویه مطبوع تجاری

• چیلرهای کوچک و متوسط

• صنایع غذایی و لبنیاتی

جدول مشخصات فنی نمونه کمپرسور منیروپ دانفوس

ویژگی	توضیحات
برند	Danfoss Maneurop
نوع کمپرسور	هرمتیک پیستونی
سری‌های پرکاربرد	MTZ، LTZ، NTZ
مبردهای سازگار	R134a، R404A، R407C، R22
محدوده ظرفیت	2 تا 50 اسب بخار
کاربرد	سردخانه، یخچال صنعتی، تهویه مطبوع

مزایای خرید کمپرسور منیروپ دانفوس

• راندمان بالا و کاهش مصرف انرژی

• قطعات باکیفیت و مقاوم

• قابلیت کارکرد مداوم در شرایط سخت

• دسترسی آسان به قطعات یدکی و روغن سازگار

• کاربری گسترده در پروژه‌های صنعتی و تجاری

محصولات مکمل کمپرسور منیروپ دانفوس

• روغن POE یا مینرال (بسته به مبرد سازگار)

• فیلتر درایر و اکسپنشن ولو دانفوس

• کندانسور و اواپراتور متناسب با ظرفیت کمپرسور

• شیرآلات و تجهیزات کنترلی دانفوس

انواع مدل‌های کمپرسور منیروپ دانفوس (Danfoss Maneurop)

کمپرسورهای منیروپ دانفوس در چندین سری مختلف تولید می‌شوند که هر کدام برای محدوده دمایی و نوع کاربرد خاص طراحی شده‌اند. شناخت سری‌ها و مدل‌های مختلف کمک می‌کند تا انتخاب بهینه‌تری برای سردخانه، یخچال فروشگاهی یا سیستم تهویه داشته باشید.

1. سری MTZ (Medium Temperature – HFC)

• مناسب برای کاربردهای دمای متوسط

• سازگار با مبردهای HFC مثل R134a، R404A، R407C، R507

• جایگزین مدل‌های قدیمی MT (مخصوص R22)

• استفاده از روغن POE

مدل‌های پرکاربرد سری MTZ:

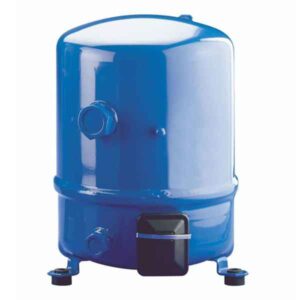

• MTZ18، MTZ22، MTZ32، MTZ40، MTZ50، MTZ64

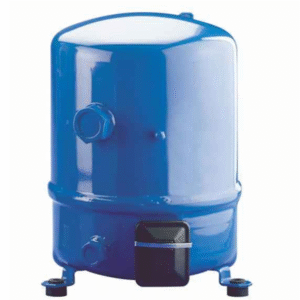

• MTZ72، MTZ80، MTZ100، MTZ125، MTZ160

2. سری LTZ (Low Temperature – HFC)

• طراحی‌شده برای کاربردهای دمای پایین (سردخانه‌های زیر صفر)

• سازگار با مبردهایی مانند R404A و R507

• استفاده از روغن POE برای عملکرد بهتر

مدل‌های پرکاربرد سری LTZ:

• LTZ22، LTZ28، LTZ32، LTZ40، LTZ50، LTZ64

• LTZ80، LTZ100، LTZ125

3. سری NTZ (Ultra Low Temperature)

• مخصوص کاربردهای خیلی کم‌دما (مثل سردخانه‌های ویژه گوشت و دارو، آزمایشگاه‌ها)

• سازگار با مبرد R404A و R507

• طراحی خاص برای عملکرد پایدار در دمای خیلی پایین

مدل‌های پرکاربرد سری NTZ:

• NTZ048، NTZ068، NTZ096، NTZ108، NTZ136، NTZ176، NTZ215

4. سری MT (سازگار با R22 – قدیمی‌تر)

• نسل قدیمی کمپرسورهای منیروپ

• مخصوص مبرد R22 (اکنون کمتر استفاده می‌شود)

• استفاده از روغن Mineral یا Alkyl Benzene

مدل‌های پرکاربرد سری MT:

• MT18، MT32، MT40، MT50، MT64، MT72، MT100، MT125

جدول خلاصه سری‌های کمپرسور منیروپ دانفوس

سری	دما / کاربرد	مبردهای سازگار	روغن سازگار	مدل‌های رایج
MTZ	دمای متوسط	R134a، R404A، R407C، R507	POE	MTZ18 تا MTZ160
LTZ	دمای پایین	R404A، R507	POE	LTZ22 تا LTZ125
NTZ	خیلی کم‌دما	R404A، R507	POE	NTZ048 تا NTZ215
MT	نسل قدیمی / R22	R22	Mineral / AB	MT18 تا MT125

جدول مشخصات فنی کمپرسور منیروپ دانفوس سری MT

کمپرسورهای MT از سری‌های قدیمی برند دانفوس هستند که به‌طور خاص برای مبرد R22 طراحی شده‌اند. این کمپرسورها از نوع پیستونی هرمتیک (Hermetic Reciprocating) هستند و بیشتر در سردخانه‌ها، یخچال‌های فروشگاهی و سیستم‌های تهویه مطبوع تجاری مورد استفاده قرار می‌گیرند. روغن مورد استفاده در این سری معمولاً Mineral Oil یا Alkyl Benzene است.

 (نمونه مدل‌ها)

مدل کمپرسور	توان تقریبی (HP)	جابجایی (cm³)	ولتاژ کاری	مبرد سازگار	نوع روغن	محدوده دمایی
MT18	1.5 HP	18.7	380-420V / 50Hz	R22	Mineral / AB	دمای متوسط
MT32	2.5 HP	32.1	380-420V / 50Hz	R22	Mineral / AB	دمای متوسط
MT40	3.5 HP	40.6	380-420V / 50Hz	R22	Mineral / AB	دمای متوسط
MT50	4 HP	50.2	380-420V / 50Hz	R22	Mineral / AB	دمای متوسط
MT64	5 HP	64.0	380-420V / 50Hz	R22	Mineral / AB	دمای متوسط
MT72	6 HP	72.2	380-420V / 50Hz	R22	Mineral / AB	دمای متوسط
MT100	8.5 HP	99.2	380-420V / 50Hz	R22	Mineral / AB	دمای متوسط
MT125	11 HP	124.5	380-420V / 50Hz	R22	Mineral / AB	دمای متوسط

ویژگی‌های اصلی سری MT

• مخصوص مبرد R22 (در حال حاضر کمتر استفاده می‌شود)

• طراحی مقاوم و قابل اعتماد برای کارکرد طولانی‌مدت

• مناسب برای کاربردهای دمای متوسط (Medium Temperature)

• روغن مورد استفاده: Mineral Oil یا Alkyl Benzene

• ظرفیت‌های متنوع از 1.5 تا 11 اسب بخار

نحوه عملکرد کمپرسور منیروپ دانفوس (Danfoss Maneurop Compressor)

کمپرسور منیروپ دانفوس از نوع پیستونی هرمتیک (Hermetic Reciprocating) است و همانند قلب سیستم تبرید عمل می‌کند. وظیفه اصلی این کمپرسور مکش گاز مبرد کم‌فشار از اواپراتور، فشرده‌سازی آن و ارسال به کندانسور با فشار و دمای بالا است.

مراحل عملکرد کمپرسور منیروپ دانفوس در سیکل تبرید

1. مکش (Suction Stage)

   • گاز مبرد در حالت بخار کم‌فشار و سرد از اواپراتور وارد کمپرسور می‌شود.

   • شیر مکش باز شده و پیستون با حرکت به سمت پایین، مبرد را وارد سیلندر می‌کند.

2. تراکم (Compression Stage)

   • با حرکت پیستون به سمت بالا، حجم گاز کاهش یافته و فشار و دمای آن افزایش پیدا می‌کند.

   • طراحی سیلندر و سوپاپ‌ها باعث می‌شود گاز به‌صورت کامل فشرده شود.

3. دهش (Discharge Stage)

   • گاز مبرد پس از رسیدن به فشار بالا، از طریق سوپاپ دهش وارد خط فشار قوی شده و به سمت کندانسور ارسال می‌شود.

   • در این مرحله مبرد به شکل بخار داغ و پرفشار از کمپرسور خارج می‌گردد.

اجزای اصلی در عملکرد کمپرسور منیروپ دانفوس

• پیستون و سیلندر → مسئول مکش و تراکم مبرد

• شیر مکش و شیر دهش → کنترل ورود و خروج مبرد

• الکتروموتور هرمتیک → موتور کاملاً بسته که پیستون را به حرکت در می‌آورد

• روغن روانکار → برای کاهش اصطکاک و جلوگیری از سایش قطعات داخلی

• پوسته هرمتیک → محافظت کامل از موتور و مکانیزم داخلی

ویژگی‌های عملکردی کمپرسور منیروپ دانفوس

• کارکرد پایدار در شرایط مختلف (دمای متوسط، پایین و حتی خیلی پایین با سری‌های MTZ، LTZ، NTZ)

• راندمان انرژی بالا به دلیل طراحی دقیق پیستون‌ها

• قابلیت کارکرد طولانی‌مدت بدون نیاز به سرویس‌های پیچیده

• محافظت در برابر برگشت مایع با طراحی ویژه سوپاپ‌ها

• سازگاری با مبردهای مختلف (R22 در سری MT، و مبردهای HFC در سری MTZ، LTZ، NTZ)

کاربردهای کمپرسور منیروپ دانفوس بر اساس عملکرد

• سردخانه‌های صنعتی (میوه، گوشت، لبنیات)

• یخچال‌ها و فریزرهای فروشگاهی

• سیستم‌های تهویه مطبوع تجاری

• چیلرهای کوچک و متوسط

• کاربردهای خاص آزمایشگاهی و دارویی (NTZ)

نحوه نامگذاری کمپرسورهای منیروپ دانفوس (Danfoss Maneurop Nomenclature)

کمپرسورهای منیروپ دانفوس بر اساس یک سیستم کدگذاری مشخص نامگذاری می‌شوند. این کدها شامل حروف و اعداد هستند که هرکدام نشان‌دهنده ویژگی فنی کمپرسور مانند نوع سری، ظرفیت، مبرد سازگار و ویژگی‌های برقی می‌باشند.

ساختار کلی نامگذاری کمپرسور منیروپ دانفوس

نامگذاری معمولاً به‌صورت زیر است:

[حروف سری] + [عدد ظرفیت] + [حروف پسوند]

1. حروف سری (Series Letters)

• MT → کمپرسور دمای متوسط (سازگار با R22 – قدیمی‌تر)

• MTZ → کمپرسور دمای متوسط (سازگار با مبردهای HFC مثل R134a، R404A، R407C، R507)

• LTZ → کمپرسور دمای پایین (Low Temp – مناسب سردخانه‌های زیر صفر)

• NTZ → کمپرسور دمای خیلی پایین (Ultra Low Temp – کاربردهای دارویی و خاص)

2. عدد ظرفیت (Capacity Number)

• عدد بعد از سری نشان‌دهنده ظرفیت اسمی کمپرسور است.

• ظرفیت معمولاً بر اساس جابجایی سیلندر (Displacement cm³) یا توان تقریبی (HP) بیان می‌شود.

 مثال‌ها:

• MTZ40 → کمپرسور دمای متوسط، ظرفیت حدود 3.5 تا 4 اسب بخار

• MTZ100 → کمپرسور دمای متوسط، ظرفیت حدود 8.5 اسب بخار

• NTZ096 → کمپرسور دمای خیلی پایین، ظرفیت حدود 9 اسب بخار

3. حروف پسوند (Suffix Letters)

این حروف نشان‌دهنده جزئیات تکمیلی کمپرسور هستند:

• H → نوع موتور و ولتاژ (مثلاً برای 380-420 ولت)

• L → نوع مبرد خاص یا طراحی ویژه

• Z → سازگار با مبردهای HFC (مثل R404A، R134a و …)

• E / S → تغییرات در نوع اتصال یا طراحی الکتریکی

 مثال کامل:

• MTZ64HE

  • MTZ = سری دمای متوسط، سازگار با HFC

  • 64 = ظرفیت تقریبی 5 اسب بخار

  • H = طراحی موتور برای ولتاژ سه‌فاز 380-420 ولت

  • E = نسخه خاص با ویژگی‌های الکتریکی مشخص

نمونه مدل‌ها و معنی آن‌ها

• MTZ32HE → کمپرسور دمای متوسط، ظرفیت 2.5 اسب بخار، سازگار با HFC، ولتاژ سه‌فاز

• LTZ50HL → کمپرسور دمای پایین، ظرفیت 4 اسب بخار، سازگار با HFC، موتور سه‌فاز

• NTZ108HE → کمپرسور خیلی کم‌دما، ظرفیت 9 اسب بخار، مبرد R404A، موتور سه‌فاز

نصب، تعمیر و نگهداری کمپرسور منیروپ دانفوس (Danfoss Maneurop)

کمپرسورهای منیروپ دانفوس به دلیل طراحی هرمتیک و کیفیت بالا، نیاز به سرویس‌های پیچیده ندارند؛ اما رعایت اصول نصب صحیح، سرویس دوره‌ای و نگهداری استاندارد باعث افزایش طول عمر و راندمان آن‌ها می‌شود.

 ۱. نصب کمپرسور منیروپ دانفوس

✅ نکات مهم در نصب

• نصب کمپرسور در محل خشک، دارای تهویه مناسب و بدون لرزش

• رعایت جهت‌گیری صحیح لوله مکش و دهش (Suction & Discharge)

• نصب اکومولاتور (Accumulator) در خط مکش برای جلوگیری از برگشت مایع مبرد

• استفاده از فیلتر درایر و شیشه نمایشگر (Sight Glass) در خط مایع

• عایق‌کاری خط مکش برای جلوگیری از اتلاف انرژی

• کنترل سطح روغن کمپرسور قبل از راه‌اندازی

 ۲. تعمیر کمپرسور منیروپ دانفوس

از آنجا که این کمپرسورها هرمتیک (Hermetic) هستند، امکان بازکردن و تعمیر داخلی وجود ندارد. در صورت خرابی جدی، معمولاً کمپرسور باید تعویض شود.

اقدامات قابل انجام در تعمیرات جزئی

• تعویض رله، کنتاکتور و اورلود در صورت آسیب دیدن مدار الکتریکی

• بررسی و در صورت نیاز تعویض سیم‌پیچ موتور (در برخی موارد خاص)

• بررسی و رفع گرفتگی یا نشتی در لوله‌های مکش و دهش

• تعویض روغن در شرایط خاص (مثلاً ورود رطوبت یا سوختن سیم‌پیچ)

 ۳. نگهداری کمپرسور منیروپ دانفوس

✅ برنامه سرویس دوره‌ای پیشنهادی

• ماهانه:

  • بررسی سطح روغن و رنگ آن (تغییر رنگ نشانه آلودگی یا رطوبت است)

  • کنترل لرزش و صدای غیرعادی کمپرسور

  • اطمینان از عملکرد درست فن‌های کندانسور

• هر ۳ ماه:

  • بررسی فشار مکش و دهش

  • کنترل میزان جریان مصرفی موتور (آمپراژ)

  • بررسی دمای پوسته کمپرسور

• هر ۶ ماه:

  • تعویض فیلتر درایر

  • تست نشتی در سیستم تبرید

  • تمیز کردن کندانسور برای بهبود راندمان

 نکات مهم در نگهداری

• از مبرد و روغن توصیه‌شده توسط دانفوس استفاده کنید (سری MT = روغن مینرال / AB و سری MTZ/LTZ/NTZ = روغن POE).

• از مخلوط کردن روغن‌های مختلف خودداری کنید.

• کمپرسور را در برابر برگشت مایع مبرد (Liquid Slugging) محافظت کنید.

• حتماً از رله حرارتی و اورلود برای جلوگیری از آسیب در شرایط اورجریان استفاده کنید.

• در هنگام خاموشی طولانی، سیستم باید وکیوم شده و مبرد ذخیره‌سازی گردد.
