شیر دستی دانفوس
شیر دستی دانفوس که با نام‌های شات آف ولو یا شیر قطع و وصل دیافراگمی نیز شناخته می‌شود، یکی از اجزای اصلی در مدار تبرید است. این تجهیز به‌منظور قطع یا وصل جریان مبرد و روغن در بخش‌های مختلف سیکل تبرید طراحی شده و در مواقع ضروری، مانند تعمیر کمپرسور یا تعویض قطعات، امکان ایزوله‌سازی بخش‌های سیستم را فراهم می‌کند.
مکانیزم عملکرد این شیر مبتنی بر حرکت یک جزء متحرک و دیافراگم داخلی است که جریان مبرد را مسدود کرده یا میزان عبور آن را تنظیم می‌کند. همین ساختار باعث افزایش ایمنی و دقت عملکرد سیستم می‌شود.
ویژگی‌ها و مشخصات فنی
-
طراحی ویژه با سه دیافراگم فولادی ضدزنگ برای جلوگیری از نشتی و افزایش طول عمر
-
صفحه شیر از جنس پلی‌آمید مقاوم برای قطع کامل جریان با حداقل گشتاور
-
درپوش شیر با نشیمنگاه آب‌بندی مناسب جهت جلوگیری از نفوذ رطوبت
-

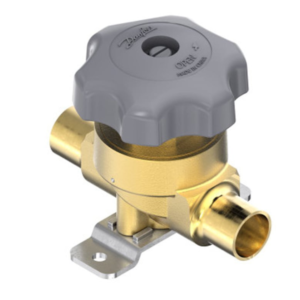

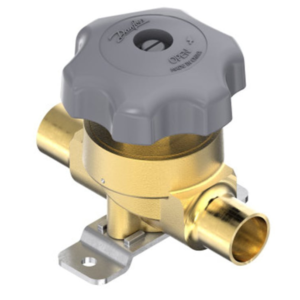

عرضه در مدل‌های مختلف با سایزها و نوع اتصال گوناگون (مهره‌ای و جوشی)
-
قابلیت استفاده در خطوط مایع، خط مکش، خط دهش و همچنین خط برگشت روغن
جدول مشخصات فنی سری BML (اتصال مهره‌ای)
| کد قطعه | مدل | سایز ورودی (in) | سایز خروجی (in) |

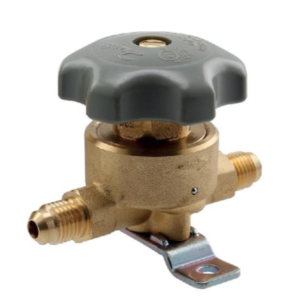

| 009G0101 | BML 6 | 1/4 in | 1/4 in |
| 009G0127 | BML 10 | 3/8 in | 3/8 in |

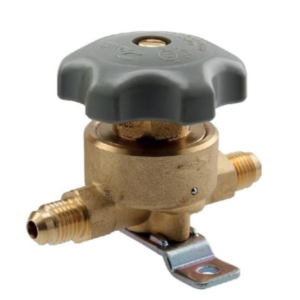

| 009G0141 | BML 12 | 1/2 in | 1/2 in |

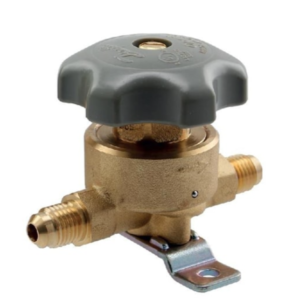

| 009G0168 | BML 15 | 5/8 in | 5/8 in |
| 009G0183 | BML 18 | 3/4 in | 3/4 in |
محل نصب در سیکل تبرید
شیر دستی دانفوس معمولاً در خط مایع، بین فیلتر درایر و سایت‌گلس نصب می‌شود تا هنگام تعویض فیلتر، مسیر مبرد مسدود شده و تعویض بدون نشت اضافی انجام گیرد. همچنین روی خط برگشت روغن نیز نصب می‌شود تا کمپرسور در زمان سرویس به‌آسانی از مدار جدا گردد. بسته به نیاز، این شیر می‌تواند در خطوط دیگر مانند مکش و دهش نیز به‌کار گرفته شود.
نکات مهم در انتخاب شیر دستی
-
سایز اتصال: انتخاب باید متناسب با قطر لوله و ظرفیت سیستم انجام شود.
-
فشار و دمای کاری: باید با شرایط سیکل تبرید و نوع مبرد هماهنگی کامل داشته باشد.
-
نوع اتصال: انتخاب بین اتصال جوشی یا مهره‌ای بر اساس طراحی لوله‌کشی و نیاز پروژه صورت می‌گیرد.
کشور سازنده
شیر دستی دانفوس در کشورهای مختلف از جمله چین و دانمارک تولید می‌شود و مطابق با استانداردهای جهانی عرضه می‌گردد.
جمع‌بندی
شیر دستی دانفوس یا شات آف ولو یکی از تجهیزات ضروری در سیستم‌های تبرید صنعتی، سردخانه‌ها و چیلرهاست. طراحی مقاوم، طول عمر بالا و قابلیت اطمینان این شیر باعث شده تا به‌عنوان یکی از پرکاربردترین گزینه‌ها در صنعت تبرید شناخته شود.
