شیر برقی دانفوس

شیر برقی دانفوس یکی از محبوب‌ترین انتخاب‌ها برای کنترل جریان مبرد در سیستم‌های برودتی و تهویه مطبوع است. این محصول با طراحی دقیق و کیفیت بالا توانایی دارد که فرمان باز و بسته شدن مدار را با سرعت و دقت بالا اجرا کند.
مدل‌های متنوع این شیر برقی با اغلب مبردهای فریونی و آمونیاکی سازگار هستند و همین موضوع باعث شده که در بسیاری از پروژه‌های صنعتی و تأسیسات سرمایشی مورد استفاده قرار بگیرند. برای اتصال آن می‌توان از دو نوع جوشی و مهره‌ای استفاده کرد که متناسب با نیاز کاربر انتخاب می‌شوند.

مزایای شیر برقی دانفوس

شیرهای برقی دانفوس علاوه بر کیفیت ساخت بالا، مزایای مهمی برای مصرف‌کنندگان دارند:

• نصب سریع و آسان بدون نیاز به ابزار خاص

• تنوع سایز و مدل برای کاربردهای مختلف

• سازگاری با مبردهای رایج مانند R22، R134a، R404A، R507 و آمونیاک

• طراحی ماژولار با بوبین جداگانه برای کاهش هزینه تعمیر و نگهداری

• عملکرد پایدار در شرایط دمایی و فشاری مختلف

ساختمان و اجزای شیر برقی دانفوس

هر شیر برقی دانفوس از دو بخش اصلی تشکیل شده است: بوبین (Coil) و بدنه (Valve Body).

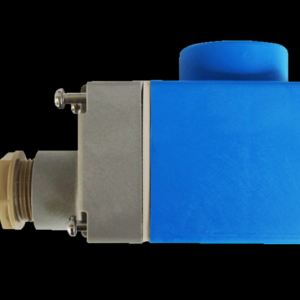

• بوبین (کویل): بخش الکتریکی شیر که با عبور جریان برق، انرژی الکترومغناطیسی را به نیروی مکانیکی تبدیل می‌کند. دانفوس بوبین‌ها را در دو نوع سوکتی و کابلی عرضه می‌کند.

• بدنه شیر برقی: شامل پورت‌های ورودی و خروجی بوده و معمولاً از جنس برنج یا استیل ساخته می‌شود. در برخی کاربردهای خاص مثل آب، مدل‌های پلاستیکی نیز موجود هستند.

یکی از مزیت‌های طراحی شیر برقی دانفوس این است که بوبین و بدنه جدا از هم هستند و امکان تعویض یا تعمیر هر بخش به‌صورت مستقل وجود دارد. این ویژگی موجب کاهش هزینه‌های نگهداری می‌شود.

انواع شیر برقی دانفوس بر اساس تعداد پورت

شیرهای برقی دانفوس بسته به تعداد پورت (مجرا) در دسته‌های مختلفی قرار می‌گیرند:

• دو راهه (2-Way): رایج‌ترین نوع، شامل یک ورودی و یک خروجی

• سه راهه (3-Way): دارای یک ورودی و دو خروجی برای تغییر مسیر جریان

• چهار راهه (4-Way): دارای سه خروجی برای کنترل‌های پیچیده‌تر در سیستم

مدل‌های پرکاربرد شیر برقی دانفوس

یکی از مهم‌ترین سری‌های دانفوس، مدل‌های EVR هستند که در سایزهای مختلف از ¼ اینچ تا ۲⅛ اینچ تولید می‌شوند.

• سری EVR2 تا EVR40 در کاتالوگ فنی شرکت معرفی شده‌اند.

• قابلیت کار با بوبین‌های AC و DC را دارند.

• برای کاربردهای زیرصفر و بالای صفر مناسب هستند.

عملکرد شیر برقی دانفوس (NO / NC)

شیرهای برقی دانفوس بر اساس وضعیت پیش‌فرض در دو حالت عرضه می‌شوند:

• Normally Closed (NC): در حالت عادی بسته است و با ورود جریان برق باز می‌شود. (رایج‌ترین انتخاب در سیستم‌های برودتی)

• Normally Open (NO): در حالت عادی باز است و با ورود جریان برق بسته می‌شود. (مناسب کاربردهایی که بیشتر اوقات نیاز به جریان دارند)

کاربرد شیر برقی دانفوس

سلونوئید ولو دانفوس در نقاط مختلف سیستم‌های سرمایشی به کار می‌رود:

• خط مایع (Liquid Line)

• خط مکش (Suction Line)

• خط گاز داغ (Hot Gas Line)

دانفوس همچنین شیرهای پالسی و فشاری (استنلس استیل) را برای شرایط ویژه صنعتی ارائه کرده است.

---

محل نصب شیر برقی در سیکل تبرید

به طور معمول شیر برقی دانفوس قبل از اواپراتور و در خط مایع نصب می‌شود.

• نصب در نزدیکی اکسپنشن ولو باعث کاهش احتمال برگشت مایع می‌شود.

• شیر برقی می‌تواند قبل یا بعد از سایت گلس نصب شود؛ قرار گرفتن آن بعد از سایت گلس امکان کنترل بهتر فرآیند پمپ‌داون را فراهم می‌کند.

راهنمای انتخاب شیر برقی دانفوس

برای انتخاب صحیح شیر برقی دانفوس باید به پارامترهای زیر توجه داشت:

• ظرفیت سرمایشی سیستم

• دمای اواپراتور و کندانسور

• نوع ولتاژ مورد نیاز (AC یا DC)

• افت فشار مجاز در سیستم

• جنس بدنه (برنج یا استیل) بر اساس نوع مبرد و شرایط کاری

• سایز لوله ورودی و خروجی

نکته: برای انتخاب دقیق می‌توان از نرم‌افزار CoolSelector دانفوس یا کاتالوگ فنی شرکت استفاده کرد.

جدول اطلاعات فنی شیر برقی دانفوس

مدل	سایز	نوع اتصال	کد قطعه
EVR 3	¼ اینچ	مهره‌ای	032F8107

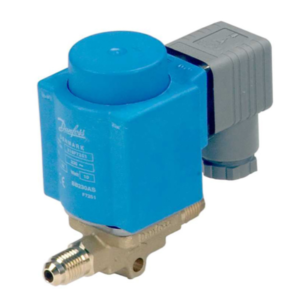

EVR 3	⅜ اینچ	مهره‌ای	032F8116
EVR 3	⅜ اینچ	جوشی	032F1204
EVR 6	⅜ اینچ	مهره‌ای	032F8072
EVR 6	⅜ اینچ	جوشی	032F1212

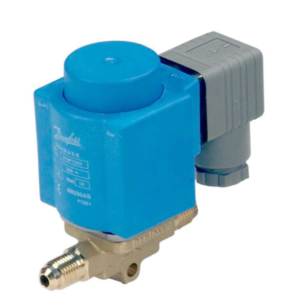

EVR 6	½ اینچ	مهره‌ای	032F8079

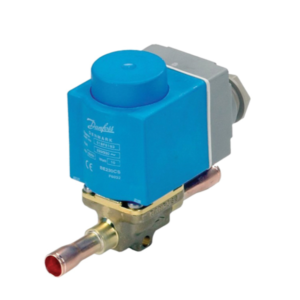

EVR 6	½ اینچ	جوشی	032F1209

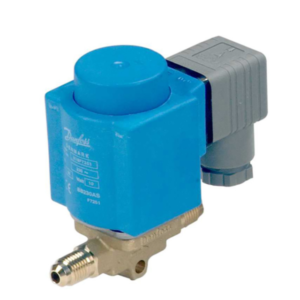

EVR 10	½ اینچ	مهره‌ای	032F8095
EVR 10	½ اینچ	جوشی	032F1217
EVR 10	⅝ اینچ	مهره‌ای	032F8098
EVR 10	⅝ اینچ	جوشی	032F1214
EVR 15	⅝ اینچ	مهره‌ای	032F8101
EVR 15	⅝ اینچ	جوشی	032F1228
EVR 15	⅞ اینچ	جوشی	032F1225
EVR 20	⅞ اینچ	جوشی	032F1240

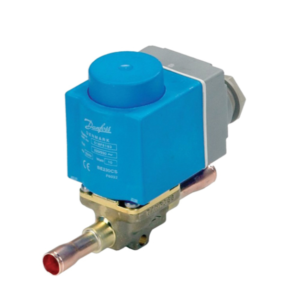

EVR 20	1⅛ اینچ	جوشی	032F1244
EVR 25	1⅛ اینچ	جوشی	032F2201

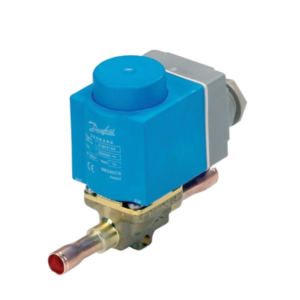

EVR 25	1⅜ اینچ	جوشی	032F2208

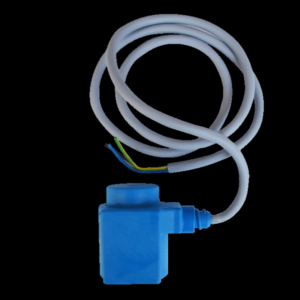

بوبین کابلی	–	–	018F6251

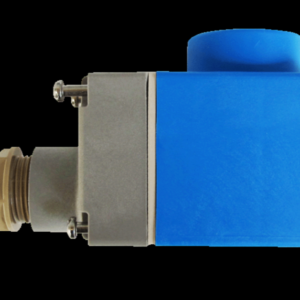

بوبین سوکتی	–	–	018F6701

گارانتی و خدمات پس از فروش

تمامی شیرهای برقی دانفوس عرضه‌شده توسط آرین صنعت دارای ضمانت اصالت کالا و ۷ روز گارانتی بازگشت هستند. این موضوع باعث می‌شود مشتریان با اطمینان بیشتری خرید کنند.

نمایندگی شیر برقی دانفوس

شرکت دانفوس در بسیاری از کشورهای جهان نمایندگی رسمی دارد. با این حال به دلیل شرایط تحریم، در ایران نمایندگی مستقیم وجود ندارد. مجموعه آرین صنعت با سال‌ها تجربه در واردات تجهیزات برودتی، شیرهای برقی دانفوس را به صورت اصل و اورجینال در اختیار مشتریان قرار می‌دهد.
